IL-1:石川S様

-

石川県S様よりオーダーいただきましたInfinity Lineの製作に入ります。
いつものパーツ選別作業完了の図。(8/11)

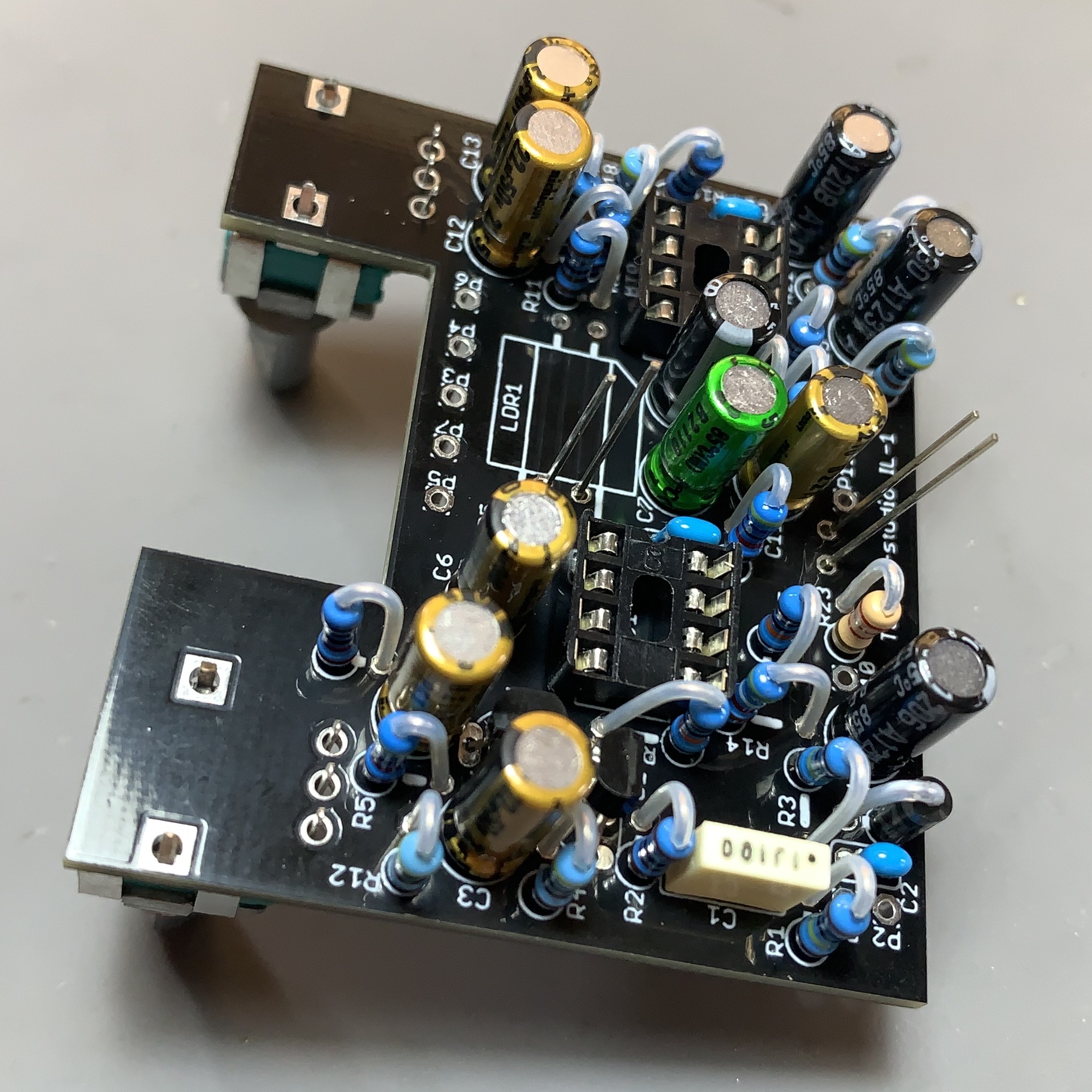

基板に選別したパーツを取り付けます。(8/11)

ケース加工の自動化を図り、CNCフライス盤を導入しまして、3DCADにて切削データを作るの図。(8/11)

で、CNCフライス盤にて穴あけの儀、完了の図。(8/11)

ボリュームとLED 、オプトカプラーを基板に取り付け完了の図。(8/11)

台風過ぎて快晴となる。
今日と明日は講師業にて終日外出しておりますので、続きは8/14にアップします。(8/12)

ケースのラベリング作業完了の図。(8/14)

配線作業に入っております。
画像はバランサーポットですね。
100均で購入したスマホ用マクロレンズを使って撮影してみたの図。(8/14)

配線作業、順調に進んでおります。
今日中に完成かな〜。(8/14)

ジャックやフットスイッチへの配線も完了の図。(8/14)

音出し、動作確認も完了。
いつも通り、非常に良いですね。
(8/14)

で、梱包完了の図。
お待たせいたしました。(8/14)
