Infinity Line:川崎S様

-

さて、IL-1のご依頼が続きます。
神奈川県ご在住のSさん分の製作に入っております。
いつものパーツ厳選の儀、完了の図。
機材はトータルバランスが大事ですので、全体的なバランスが取れるように個体差のあるパーツの組み合わせを厳選し調整します。(12/22)

パーツの準備が整い、、造り始めます。
まずはアルミ筐体の穴あけ加工から、前回から採用したドリル刃はホントに使いやすいです。
穴位置がズレないようにあけるには、まずリーディングドリルという物で中心に下穴をあけるのですが、この新ドリル刃はその作業が不要です。
道具のチョイスはホントに大事ですな。(12/22)

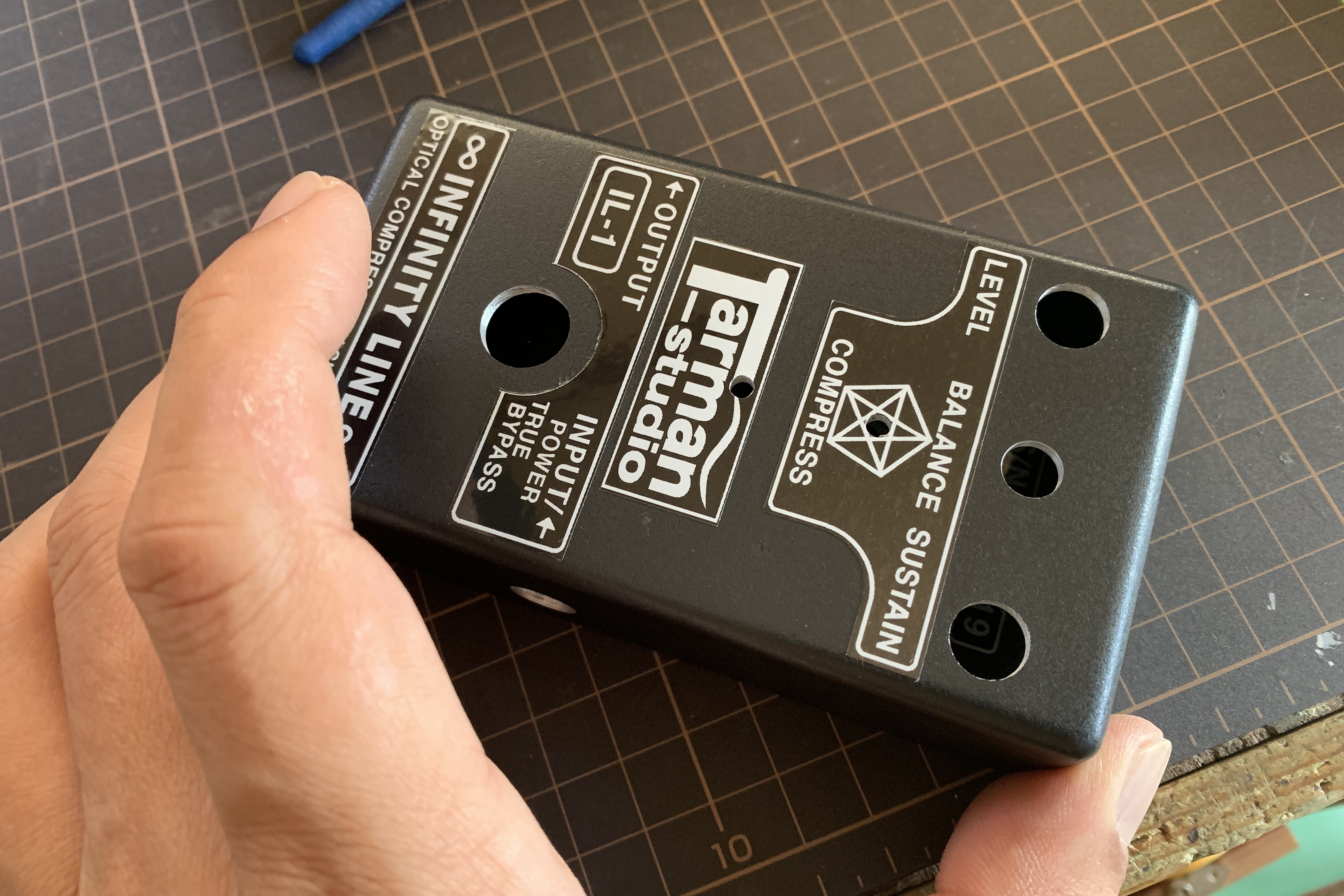

続いてケースラベリングの儀、完了の図。
これから先はずっと電工作業となります(12/22)

基板上のパーツを全て付け終わったの図。
残るはコード類の配線。
順調に進んでおります。
本日中に完成するでしょう。(12/23)

配線中の図。
完成間近です。(12/23)

配線と筐体への組み込み完了です。
さて、動作確認ですな。(12/23)

うん。良いですね。
ちなみに私の機材は各パラメータツマミ位置が画像の如く、全て12時位置にした状態がニュートラルポジションと思っていただければ良いです。
私はほぼほぼこのセッティングで使う事が多いですね。
このセッティングを基準として、ここから、お好みで足し引きしていただけると良いかと思います。(12/23)



コメント

コメントを投稿

このブログの人気の投稿

Chimaira46:長崎Y様

-
イメージ
続いてはChimaira46を製作いたします。 ありがとうございます。 ご注文いただいた長崎のY様はベースもギターも演奏なさるようですね。 長崎といえば、何度も演奏に行った事がありますが、良い思い出ばかりで大好きな場所ですね。 食べ物も美味しいし、街並みの風景も出会った人達も皆、好きです。 では塗料の乾燥に時間のかかるサイドパネルを先に製作します。 型紙を貼っておおまかにカットするの図。(5/8) ディスクサンダーで形を整え、ネジ穴と角の面取りをして、表面を仕上げ研磨して加工完了の図。(5/8) 着色の儀、完了の図。 しばらくの乾燥待ちの間、次の工程に移ります。(5/8) で、いつものパーツ選び完了。 今はスマホで回路をアナライズ出来るので、この作業は非常に楽になりましたが、それなりに時間はかかります。 Chimaira46は回路が大きいので3〜4時間くらいかかりますね。 そろそろ腹が減りました。 今日はここまでかな〜。(5/8) と言いながら、食後にもうひと仕事。 チョイスしたパーツを基板に丁寧に取り付け半田付けしていきます。 仕事の丁寧さは出音にも堅牢性にも影響するものです。 まずはバッファーアンプ"Boosted Man"の基板。(5/8) で、続いてはコンプレッサーのInfinity Line基板。 ボリュームとLEDはケースに取り付けてから半田付けします。(5/9) 作業中断して、昼食の後、明日の仕事で使う譜面を5曲ほど書きました。 で、作業再開。 Dual Twisted Machine基板のパーツ取り付けをしました。 上記、木製サイドパネルは1度目のクリアコートを終え、乾燥中です。(5/9) 今日の宮崎は天気が良くて気持ちが良いですな。 今日は終日、外仕事に出かけておりますので、次のアップは明日(5/11)になります。 さて、作業再開です。 Chimaira46用のケーステンプレートが造りかけでしたので、先に仕上げました。 Chimaira46用だけはテンプレートを製作してなかったので、穴あけ位置のマーキングに時間を要しておりましたが、これでかなりの時間短縮となります。(5/11) で、そのテンプレートを早速使用し、フロントパネルを加工完了の図。 うん。作業時間は約半分となりましたね。 ところで、現在、コンピューター制御でオートマチ
続きを読む

Chimaira46:名古屋A様

-
イメージ
名古屋在住のA様よりChimaira46のご注文をいただきましたので、入魂いたします。 ありがとうございます。 ギターとベースにご使用いただくとの事で、こういった二刀流の方にはChimaira46は非常に便利な機材だと思いますね。 欠品していたパーツなどありましたので、本日は補充部品も含め、まとめて発注作業をしました。 で、まずは木製サイドパネルの製作。 最初、去年、導入したCNCフライス盤で初めて木材を削ってみましたが、なんか上手くいきませんでしたね。 設定や刃の選択などを見直す必要がありますので、結局、いつものように手作業にて製作し直しました。 良い感じ。(1/31) で、面取りと仕上げの研磨後、ステイン着色の儀、完了の図。 一晩、乾燥させて、クリアコートを重ね塗りしていきます。(1/31) で、本日は朝から、使うパーツの調整選別作業を始め、16時過ぎにやっと終わりました。 Chimaira46はパーツが多いので、時間がかかりますね。 特にTMD-1のEQバンドはギター&ベース用に特化した絶妙な周波数帯域とQ値設定してあり、可変範囲を広く取るため、あえて極端な設計をしている関係で、パーツの個体差による影響が特にシビアで、選別調整には時間を要します。(2/1) 使うパーツが全て決まりましたので、基板に取り付けていきます。 まずはエフェクトループの入力部にあるバッファー&クリーンブースターのBoostedManの基板。 ツマミセンター位置でほぼフラット、ブースト&カットできるという変わったクリーンブースターですね。 クリーンブースターにカットする機能が必要なのか？と思われそうですが、高域成分を劣化させずに音量を下げたり、ミュートスイッチとしても機能するので、状況によっては、これがなかなか便利なのです。 ループに繋げた機材の音量調整が出来るのも便利ですね。 パッシブギター＆ベースを受けるには入力インピーダンスの低い機材もこのループに繋ぐとハイインピー受けでき、ループオフ時はトゥルーバイパスとなります。 ちなみに、このクリーンブースターの位相はちゃんと正相で出力されます。(2/1) サイドパネルは2度目のクリアコートをしたところです。 艶が出てきましたね。 後、2回重ねます。(2/2) で、こちらはコンプレッサーのInfinity Lineの基板
続きを読む

IL-1:石川S様

-
イメージ
石川県S様よりオーダーいただきましたInfinity Lineの製作に入ります。 いつものパーツ選別作業完了の図。(8/11) 基板に選別したパーツを取り付けます。(8/11) ケース加工の自動化を図り、CNCフライス盤を導入しまして、3DCADにて切削データを作るの図。(8/11) で、CNCフライス盤にて穴あけの儀、完了の図。(8/11) ボリュームとLED 、オプトカプラーを基板に取り付け完了の図。(8/11) 台風過ぎて快晴となる。 今日と明日は講師業にて終日外出しておりますので、続きは8/14にアップします。(8/12) ケースのラベリング作業完了の図。(8/14) 配線作業に入っております。 画像はバランサーポットですね。 100均で購入したスマホ用マクロレンズを使って撮影してみたの図。(8/14) 配線作業、順調に進んでおります。 今日中に完成かな〜。(8/14) ジャックやフットスイッチへの配線も完了の図。(8/14) 音出し、動作確認も完了。 いつも通り、非常に良いですね。 (8/14) で、梱包完了の図。 お待たせいたしました。(8/14)
